鈦管焊縫缺陷是由于鈦管焊接時，因氬弧焊槍形成的氬氣氣體維護層只能維護好焊接熔池不受空氣的有害作用，而對已凝固而處于高溫狀態(tài)附近的焊縫及其附近區(qū)域則無保護作用，而處于這種狀態(tài)的鈦管焊縫及其附近的區(qū)域仍有很強的吸收空氣中的氮及氧的能力。

　　鈦管焊接時，氣孔是經(jīng)常碰到的一個主要問題。形成氣孔的根本原因是由于氫影響的結(jié)果。防止產(chǎn)生氣孔的工藝措施主要有：

　　1.選擇焊接合適的工藝參數(shù)、焊接規(guī)范，增加深池停留時間使用便于氣泡逸出，可有效地減少氣孔。

　　2.在高純度的氬氣保護下進行焊接，氬氣純度不應(yīng)低于99.99%

　　3.徹底清除鈦管、鈦板和鈦板管眼表面上的氧化皮油污等有機物?？梢杂没瘜W和機械方法清洗。

　　4.對熔池施以良好的氣體保護，控制好氬氣的流量及流速，防止產(chǎn)生紊流現(xiàn)象，影響保護效果。
　　
　　在進行鈦合金焊接時，因氬弧焊槍形成的氬氣氣體保護層只能保護好焊接熔池不受空氣的有害作用，而對已凝固而處于高溫狀態(tài)附近的焊縫及其附近區(qū)域則無保護作用，而處于這種狀態(tài)的鈦管焊縫及其附近的區(qū)域仍有很強的吸收空氣中的氮及氧的能力。隨氧化程度逐步加重，鈦合金焊縫顏色發(fā)生變化及焊縫塑性下降的規(guī)律。銀白色(無氧化)，金黃色(TiO,輕微氧化)，藍色(Ti2O3，氧化稍為嚴重)，灰色(TiO2，氧化嚴重)。

　　鈦合金焊接時，焊接接頭產(chǎn)生熱裂紋的可能性很小，這是因為鈦及鈦合金中S、P、C等雜質(zhì)含量很少，由S、P形成的低熔點共晶在晶界很少生成，加之有效結(jié)晶溫度區(qū)間窄小，鈦及鈦合金凝固時收縮量小，焊縫金屬不會產(chǎn)生熱裂紋。
　　
　　鈦管及鈦合金管焊接時，當焊縫含氧、氮量較高時，隨著溫度的上升，鈦及其合金吸收氫氣、氧氣和氮氣的能力逐漸上升。鈦從250℃開始吸氫，從400℃開始吸氧，從600℃開始吸氮。由于鈦合金同O2、N2、H2的親和力高，接頭中含有這些氣體時會使接頭變脆，降低鈦合金焊接接頭的沖擊性能、塑性和韌性。

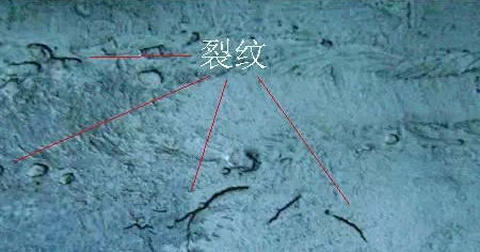

　　鈦合金中含有氫時會在熱影響區(qū)產(chǎn)生延遲裂紋。而當焊縫中含氧、氮量較高時，焊縫或熱影響區(qū)在較大的焊接應(yīng)力作用下也會出現(xiàn)裂紋，該裂紋也屬于延遲裂紋。因此惰性氣體(或真空室)保護是非常必要的。

　　由于使用真空室本錢較高，所以一般使用惰性氣體保護的方法。保護氣體主要有氦氣和氬氣，由于氦氣價格高于氬氣，一般來說，對不是特殊要求的鈦合金的焊接接頭和熱影響區(qū)，使用高純氬氣進行保護就可以防止氧化。
